什么是七類網線？七類網線水晶頭如何制作？
隨著網絡技術的不斷進步和數據傳輸速率需求的增加，網線的種類和標準也在逐步升級。七類網線（Cat 7）作為一種高性能網絡傳輸介質，因其在帶寬、速率和抗干擾能力方面的優越性能，已逐漸成為數據中心、企業局域網和高要求網絡環境中的首選。而在七類網線的應用中，水晶頭（RJ45接頭）作為連接網絡設備的關鍵部件，其制作過程也變得至關重要。本文將詳細介紹七類網線的基本概念，分析七類網線的應用，并重點闡述如何制作七類網線水晶頭。
一、什么是七類網線（Cat 7）？
七類網線（Cat 7）是繼六類網線（Cat 6）之后的一種網絡布線標準，旨在滿足更高帶寬、更高速率和更強抗干擾能力的需求。它專為高性能網絡設計，尤其適用于需要高速數據傳輸、大流量和低延遲的應用環境。與之前的網線標準相比，七類網線在性能上有了顯著提升，能夠滿足未來10GbE（10千兆以太網）及以上速率的傳輸需求。
1. 帶寬： 七類網線的帶寬達到600MHz，遠高于Cat 5e（100MHz）和Cat 6（250MHz）的帶寬。這個帶寬使得Cat 7能夠傳輸更高頻率的信號，支持更高速率的網絡應用。
2. 傳輸速率： Cat 7網線支持10Gbps的傳輸速率，這意味著它能夠以每秒10千兆比特的速度在網絡中傳輸數據，特別適合大流量、高帶寬需求的環境。
3. 抗干擾能力： 七類網線采用了增強的屏蔽設計，通常為S/FTP（Shielded Foiled Twisted Pair），即每對線纜都采用獨立的屏蔽，并且整體網線外部還有一層總屏蔽。這種設計能有效隔離外部電磁干擾（EMI）和減少串?dāng)_（crosstalk），確保數據傳輸?shù)姆€(wěn)定性和可靠性。
4. 應用場景： Cat 7網線廣泛應用于數據中心、企業級局域網、高清視頻傳輸、工業自動化等領域，尤其是在電磁環境復雜、對信號質量要求較高的場合。

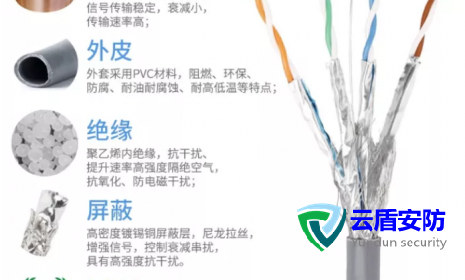

二、七類網線的結構和屏蔽設計
七類網線的結構和屏蔽設計是其性能優勢的關鍵所在。其屏蔽層設計通常包括以下幾個部分：
1. 每對線對的屏蔽（FTP）： 七類網線中的每一對線纜都被獨立的鋁箔屏蔽（Foiled Twisted Pair，F(xiàn)TP）包裹，這種設計能有效減少各線對之間的串?dāng)_（crosstalk）。
2. 整體屏蔽層（S）： 除了每對線對的獨立屏蔽外，整個七類網線通常會有一層額外的整體屏蔽層（Shielding），可以是鋁箔或編織金屬網，進一步增強網線的抗干擾能力。
3. 外護套： 七類網線外部通常有一層堅固的外護套，能夠防止物理損傷，并保證線纜在惡劣環境中的長久使用。
三、七類網線水晶頭（RJ45）如何制作？
七類網線的水晶頭（RJ45接頭）制作是整個網絡連接過程中的關鍵環節。正確的制作方法不僅能確保信號穩定傳輸，還能提升網絡的整體性能。七類網線的水晶頭制作相比于五類或六類網線稍顯復雜，因?yàn)槠哳惥W(wǎng)線的屏蔽設計要求更高的技術水平和精確度。以下是制作七類網線水晶頭的步驟。
1. 準備工具和材料
首先，您需要準備以下工具和材料：
七類網線：確保使用的是符合Cat 7標準的網線。
RJ45水晶頭（Cat 7專用）：Cat 7網線需要專用的水晶頭，普通的Cat 5e或Cat 6水晶頭無法承載Cat 7網線的厚度和屏蔽層。
壓線鉗：用于壓接水晶頭。
線纜剪刀：用于剪切網線和剝皮。
剝線鉗：用于剝?nèi)ゾW(wǎng)線外皮和屏蔽層。
2. 剝?nèi)ゾW(wǎng)線外皮和屏蔽層
七類網線的外護套和屏蔽層較為堅固，因此剝線時需要小心操作。
(1) 用剝線鉗剝?nèi)ゾW(wǎng)線外護套，一般剝?nèi)?/span>1-2厘米。
(2) 將剝開后的外護套旁的屏蔽層（包括獨立的鋁箔和整體的外屏蔽）適當?shù)貏冸x，并注意不要損傷到內部的導線。
3. 整理線序
七類網線通常包含四對不同顏色的線對，常見的配色如下：
(1) 白色/橙色與橙色（線對1）
(2) 白色/綠色與綠色（線對2）
(3) 白色/藍色與藍色（線對3）
(4) 白色/棕色與棕色（線對4）
整理好這些導線后，將它們依次按照T568A或T568B標準排列。通常，T568B標準在大多數網絡應用中較為常用，但具體選擇哪種標準取決于網絡環境的需求。
4. 插入水晶頭
將整理好的導線按順序插入到RJ45水晶頭中。確保每一根線都插入到對應的槽位，并且導線完全插入到水晶頭的最底端。如果導線沒有完全插入，可能會導致接觸不良，影響信號傳輸。
5. 壓接水晶頭
使用壓線鉗將水晶頭與網線連接牢固。壓接時要確保每一根線都與水晶頭內部的金屬接觸點良好接觸，從而保證信號的穩定傳輸。同時，要檢查網線的屏蔽層是否與水晶頭的金屬部分緊密接觸，以確?？垢蓴_效果。
6. 檢查和測試
完成壓接后，使用網絡測試儀器測試網線連接是否穩定、信號傳輸是否正常，確保網絡功能的正常運行。
四、七類網線的優勢與總結
七類網線（Cat 7）是一種高性能的網線標準，能夠提供高達600MHz的帶寬和10Gbps的傳輸速率，適用于高帶寬、大流量和低延遲的應用場景。其強大的抗干擾能力使其在復雜電磁環境中表現出色，特別適合用于數據中心、企業局域網、高清視頻傳輸?shù)雀咭蟓h(huán)境。
制作七類網線水晶頭的過程需要特別注意網線的屏蔽層處理以及導線的排列順序。正確的制作方法能夠保證網絡連接的穩定性和高效性，充分發揮七類網線的性能優勢。
總結而言，七類網線在性能上具有顯著優勢，而水晶頭的制作過程則是確保其性能最大化的關鍵步驟。掌握正確的制作技巧，能夠在實際應用中實現更加高效、穩定的網絡連接。
