光纖收發器和攝像頭怎么鏈接呢？
摘要：
隨著現代視頻監控技術的不斷發展，光纖傳輸逐漸成為大型安防監控系統中不可或缺的組成部分。光纖收發器作為一種重要的設備，用于將網絡數據轉換成光信號并通過光纖傳輸，解決了傳統銅纜傳輸距離有限、信號衰減等問題。攝像頭作為視頻監控系統的核心設備，通常需要通過網絡連接進行數據傳輸。而光纖收發器可以為攝像頭提供高質量的遠距離數據傳輸通道。那么，如何將光纖收發器與攝像頭連接起來呢？本文將詳細探討光纖收發器與攝像頭的連接方式及其應用，幫助您更好地理解并實施這一連接方案。
一、引言
在大規模監控系統中，傳統的以太網布線方式往往受限于距離和信號干擾的問題。尤其是在長距離傳輸場景下，使用光纖進行數據傳輸成為了一種理想的選擇。光纖傳輸具有帶寬大、抗干擾能力強、傳輸距離遠等優點，因此在現代化安防監控系統中得到廣泛應用。
光纖收發器（Fiber Optic Media Converter）則是一種將電信號轉化為光信號或?qū)⒐庑盘?hào)轉化為電信號的設備，廣泛應用于網絡設備之間的互聯。尤其是在連接攝像頭時，光纖收發器的使用能夠確保高質量的信號傳輸，減少視頻監控中的信號衰減和干擾問題。
在這篇文章中，我們將詳細探討如何將光纖收發器與攝像頭連接，并解析相關的技術原理和操作步驟，幫助用戶有效實現光纖傳輸?shù)陌卜辣O(jiān)控系統。
二、光纖收發器與攝像頭的連接原理
1. 光纖收發器的基本功能
光纖收發器的核心作用是將網絡信號轉化為光信號，并通過光纖傳輸進行遠距離傳輸；或者將接收到的光信號轉換回網絡信號，傳送給目標設備。具體來說，光纖收發器有兩種基本形式：
(1) 電到光轉換（Ethernet to Fiber）： 將電信號（如以太網信號）轉換為光信號，并通過光纖進行傳輸。
(2) 光到電轉換（Fiber to Ethernet）： 將接收到的光信號轉換為電信號，并通過網線傳輸給其他設備。
對于安防攝像頭來說，通常使用光纖收發器來實現從攝像頭到監控中心或控制室的數據遠距離傳輸。光纖收發器幫助攝像頭突破傳統銅纜的傳輸距離限制，確保視頻信號在長距離傳輸時不受干擾。
2. 攝像頭與光纖收發器的連接
監控?cái)z像頭一般有兩種連接方式：模擬攝像頭和IP攝像頭。其中，IP攝像頭通過網絡傳輸視頻數據，而模擬攝像頭則需要通過模擬信號進行傳輸。在利用光纖進行傳輸時，攝像頭的類型決定了連接方式。

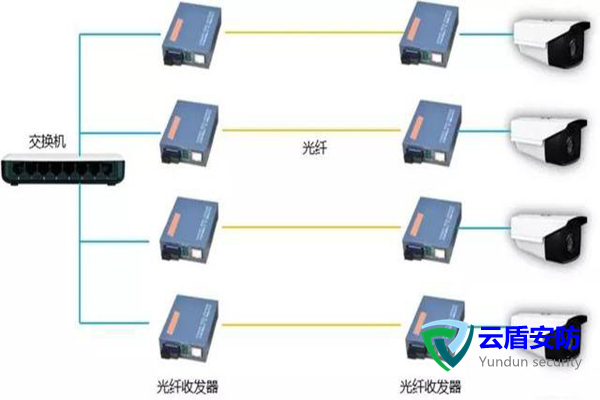

(1) IP攝像頭與光纖收發器連接： IP攝像頭通過以太網接口（RJ45）傳輸數據，光纖收發器將以太網信號轉化為光信號，通過光纖進行遠距離傳輸，再通過另一端的光纖收發器將光信號轉回以太網信號，連接到監控中心的網絡交換機。
(2) 模擬攝像頭與光纖收發器連接： 模擬攝像頭通過視頻信號（通常為BNC接口）傳輸圖像信號，光纖收發器會將模擬視頻信號轉化為數字信號，并通過光纖進行遠程傳輸。
3. 光纖收發器與攝像頭的連接方式
根據攝像頭的類型，光纖收發器與攝像頭的連接方式有所不同。下面分別介紹兩種常見的連接方式：
(1) IP攝像頭與光纖收發器連接：
將IP攝像頭的以太網接口（RJ45）連接到光纖收發器的以太網端口（通常也是RJ45端口）。
使用光纖連接光纖收發器的光纖端口，通過光纖將信號傳輸?shù)搅硪粋€(gè)位置。
在另一個地點，連接另一端的光纖收發器，將光信號轉換為以太網信號，進而連接到網絡交換機或監控服務器。
這種連接方式能夠確保IP攝像頭在大范圍區域內的穩定傳輸，并且可以傳輸高質量的視頻信號。
(2) 模擬攝像頭與光纖收發器連接：
將模擬攝像頭的視頻輸出端（通常是BNC接口）連接到光纖收發器的視頻輸入端。
光纖收發器將模擬信號轉換為數字信號并通過光纖傳輸。
在接收端，將光纖收發器的輸出端連接到監控系統的顯示設備或錄像設備。
這種方式主要用于傳統的模擬監控系統，能夠?qū)⒛M視頻信號通過光纖進行遠距離傳輸，避免了傳統同軸電纜信號衰減的問題。
三、光纖收發器的選擇與安裝
1. 光纖收發器的選擇
在選擇光纖收發器時，需要考慮多個因素，如攝像頭類型、所需傳輸距離、光纖類型等。具體來說，選擇光纖收發器時應注意以下幾點：
(1) 適配設備接口： 根據攝像頭的接口類型（RJ45或BNC），選擇合適的光纖收發器。IP攝像頭需要選擇支持以太網接口的光纖收發器，模擬攝像頭則需要選擇支持視頻信號轉換的光纖收發器。
(2) 支持的光纖類型： 光纖收發器支持單模光纖和多模光纖兩種類型。單模光纖適用于長距離傳輸，而多模光纖適用于較短的距離。在選擇光纖收發器時，確保其與所使用的光纖類型匹配。
(3) 傳輸距離： 根據實際監控需求，選擇合適的傳輸距離。光纖收發器的傳輸距離通常取決于光纖的類型和收發器的規格。
(4) 網絡帶寬： 對于IP攝像頭，選擇能夠支持高清晰度視頻傳輸?shù)墓饫w收發器，確保光纖收發器的帶寬能夠滿足視頻流的傳輸要求。
2. 光纖收發器的安裝
光纖收發器的安裝并不復雜，但需要確保連接正確，避免信號損失或干擾。以下是光纖收發器的基本安裝步驟：
(1) 選擇安裝位置： 確保光纖收發器安裝在通風良好、干燥且易于接入光纖線路的地方。
(2) 連接光纖收發器： 按照攝像頭類型和收發器規格，分別將攝像頭與光纖收發器連接，將光纖線路連接到收發器的光纖端口。
(3) 檢查信號： 在完成安裝后，檢查信號的穩定性和傳輸質量，確保視頻信號能夠清晰傳輸并穩定工作。
四、光纖收發器連接攝像頭的應用場景
光纖收發器和攝像頭的連接方案在許多實際應用中得到了廣泛應用，特別是在以下場景中：
1. 大型監控項目： 如機場、商場、工廠等大規模場所，通過光纖收發器可以實現跨區域的視頻監控和數據傳輸。
2. 長距離傳輸： 在需要跨越長距離的環境中，光纖收發器能夠確保視頻信號的穩定傳輸，避免信號衰減。
3. 高密度監控： 在高密度監控區域，通過光纖收發器可以有效分配網絡帶寬，實現高清監控信號的傳輸。
五、總結
光纖收發器作為連接攝像頭的重要設備，在現代安防監控系統中扮演著至關重要的角色。通過將光纖收發器與攝像頭連接，不僅可以實現遠距離的高質量數據傳輸，還能夠提升監控系統的抗干擾能力和穩定性。在選擇和安裝光纖收發器時，需要根據實際需求選擇合適的設備，確保傳輸質量和網絡帶寬的匹配。掌握了光纖收發器與攝像頭的連接方法，能夠大大提升視頻監控系統的性能，為各種安防應用提供堅實的技術支持。
