弱電系統中常用的橋架、線管規格如何選擇？線纜敷設時的彎曲半徑、間距等規范要求是什么？
在現代建筑與智能化工程中，弱電系統承擔著通信、安防、樓宇自動化等重要功能，其穩定性和可靠性直接影響著整個系統的運行效能。而橋架、線管作為弱電系統線纜的承載與保護設施，以及線纜敷設過程中的規范要求，是確保弱電系統正常工作的基礎。正確選擇橋架、線管規格，并嚴格遵循線纜敷設的相關規范，能夠有效避免信號干擾、線纜損壞等問題，為弱電系統的穩定運行保駕護航。接下來，我們將深入探討弱電系統中橋架、線管規格的選擇方法，以及線纜敷設時彎曲半徑、間距等規范要求。
一、弱電系統中橋架規格的選擇
（一）橋架類型與適用場景

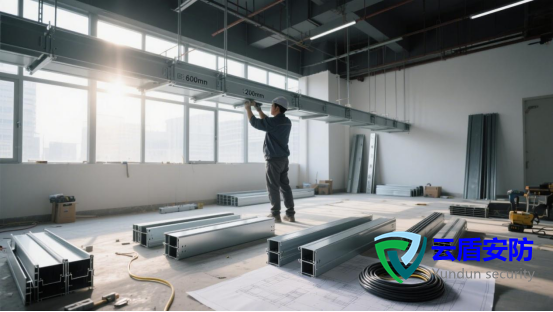

橋架是用于支撐和敷設電纜、電線的一種結構裝置，常見的類型有槽式橋架、托盤式橋架和梯級式橋架。槽式橋架具有全封閉結構，屏蔽性能好，適用于敷設對屏蔽干擾要求較高的弱電電纜，如通信電纜、計算機網絡電纜等，常用于數據中心、機房等場所；托盤式橋架具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點，適用于動力電纜的敷設，也可用于控制電纜、照明配線等，在一般的建筑弱電工程中應用廣泛；梯級式橋架則具有良好的通風散熱性能，適合敷設大直徑電纜和高低壓動力電纜，常用于大型工業廠房、變電站等場所。在選擇橋架類型時，需要根據弱電系統的具體功能和使用環境進行綜合考慮。
（二）橋架規格參數選擇
1. 寬度和高度：橋架的寬度和高度需要根據敷設線纜的數量、規格來確定。一般來說，應預留一定的空間余量，以方便后續線纜的增加和維護。在選擇橋架寬度時，可參考以下經驗：當敷設單根或少量線纜時，可選擇寬度較小的橋架；當敷設多根線纜時，應根據線纜的外徑總和以及線纜之間的間距要求，選擇合適寬度的橋架。例如，在敷設計算機網絡線纜時，若線纜數量較多，為避免線纜擁擠導致散熱不良和信號干擾，應選擇寬度較大的橋架。橋架的高度同樣需要考慮線纜的層數和彎曲半徑要求，確保線纜能夠順利敷設且不會受到過度擠壓。
2. 板材厚度：橋架的板材厚度關系到橋架的承載能力和使用壽命。不同規格的橋架，其板材厚度有相應的標準要求。一般來說，橋架寬度越大，承載的線纜重量越重，所需的板材厚度也就越大。例如，寬度小于 400mm 的橋架，板材厚度一般不小于 1.2mm；寬度在 400 - 800mm 之間的橋架，板材厚度不小于 1.5mm；寬度大于 800mm 的橋架，板材厚度不小于 2.0mm 。在實際工程中，應嚴格按照相關標準選擇合適厚度的橋架，以保證橋架能夠安全穩定地支撐線纜。
3. 承載能力：根據敷設線纜的重量和數量，準確計算橋架的承載能力是至關重要的。在選擇橋架時，應確保橋架的額定承載能力大于線纜的總重量以及可能產生的附加荷載（如人員檢修時的重量等）。一般可以通過查閱橋架產品的技術參數表，了解其不同規格下的承載能力數值，再結合實際工程需求進行選擇。同時，在安裝橋架時，也需要合理設置支架間距，以保證橋架的承載均勻，避免局部過載導致橋架變形或損壞。
二、弱電系統中線管規格的選擇
（一）線管類型與適用場景
線管主要用于保護和敷設電線、電纜，常見的類型有金屬線管和塑料線管。金屬線管包括鍍鋅鋼管、焊接鋼管等，具有強度高、防火性能好、屏蔽性能強等優點，適用于對防火、防潮、防電磁干擾要求較高的場所，如消防報警系統、涉密場所的弱電線路敷設等；塑料線管包括 PVC 線管等，具有重量輕、價格便宜、安裝方便等特點，廣泛應用于一般的建筑室內弱電線路敷設，如家庭裝修中的網絡布線、電話布線等。在選擇線管類型時，需要根據弱電系統的使用環境、防火要求、電磁屏蔽要求等因素進行綜合判斷。
（二）線管規格參數選擇
1. 管徑：線管管徑的選擇需要根據穿線的數量和規格來確定。一般來說，線管內電線或電纜的總截面積不應超過線管內截面積的 40%，以保證線纜有足夠的散熱空間和便于穿線操作。例如，在敷設單根直徑較小的網絡線時，可選擇管徑較小的線管；當同時敷設多根線纜或線纜直徑較大時，則需要選擇管徑較大的線管。常見的 PVC 線管管徑有 16mm、20mm、25mm、32mm 等，金屬線管管徑有 15mm、20mm、25mm、32mm 等，應根據實際需求合理選擇。
2. 壁厚：線管的壁厚影響著線管的強度和使用壽命。不同類型和規格的線管，其壁厚有相應的標準要求。一般來說，金屬線管的壁厚相對較厚，以保證其強度和防火性能；塑料線管的壁厚則相對較薄，但也需要滿足一定的強度要求，以防止在施工和使用過程中出現破裂、變形等情況。例如，普通的 PVC 線管壁厚一般在 1.0 - 1.5mm 之間，而用于特殊場所（如潮濕環境、埋地敷設）的 PVC 線管，壁厚可能需要達到 1.8mm 以上。在選擇線管時，應根據使用環境和要求，選擇合適壁厚的線管。
三、線纜敷設時的彎曲半徑規范要求
線纜在敷設過程中，不可避免地會遇到彎曲的情況，而彎曲半徑的大小直接影響著線纜的性能和使用壽命。如果彎曲半徑過小，會導致線纜內部的絕緣層、導體等受到損傷，從而影響信號傳輸質量，甚至可能導致線纜短路、斷路等故障。因此，嚴格遵循線纜敷設的彎曲半徑規范要求至關重要。
不同類型的線纜，其彎曲半徑要求也有所不同。一般來說，對于屏蔽電纜、計算機網絡電纜等對信號傳輸質量要求較高的線纜，彎曲半徑不應小于電纜外徑的 6 - 10 倍；對于普通的控制電纜、電力電纜等，彎曲半徑不應小于電纜外徑的 4 - 8 倍。在實際施工中，應根據線纜的規格和類型，準確計算出彎曲半徑，并在敷設過程中確保線纜的彎曲符合要求。例如，在敷設外徑為 10mm 的網絡電纜時，其最小彎曲半徑應不小于 60mm 。同時，在彎曲線纜時，應盡量采用圓滑的彎曲方式，避免出現直角彎曲或急劇彎曲的情況，以減少對線纜的損傷。
四、線纜敷設時的間距規范要求
線纜敷設時的間距要求主要是為了避免線纜之間的相互干擾，保證信號傳輸?shù)姆€(wěn)定性，同時也便于線纜的安裝、維護和散熱。線纜間距規范要求涉及到不同類型線纜之間的間距、線纜與其他設施之間的間距等多個方面。
（一）不同類型線纜之間的間距
1. 弱電電纜與強電電纜：弱電電纜（如通信電纜、網絡電纜等）與強電電纜之間應保持一定的間距，以防止強電電纜產生的電磁干擾對弱電信號造成影響。一般情況下，兩者平行敷設時，間距不應小于 300mm；交叉敷設時，間距不應小于 50mm 。如果強電電纜的電壓較高或電流較大，應適當加大間距。在實際工程中，可采用金屬隔板或屏蔽措施來進一步減少?gòu)?qiáng)電對弱電的干擾。
2. 不同功能的弱電電纜：即使是弱電系統內部，不同功能的弱電電纜之間也需要保持一定的間距。例如，通信電纜與視頻監控電纜、廣播電纜等應分開敷設，避免相互干擾。一般來說，不同功能的弱電電纜平行敷設時，間距不應小于 100mm 。此外，對于一些對信號質量要求極高的弱電電纜，如醫療設備的通信電纜、精密儀器的控制電纜等，應采取更加嚴格的隔離措施，確保信號的純凈度。
（二）線纜與其他設施之間的間距
1. 線纜與管道：線纜與管道（如水管、氣管等）之間的間距也有明確要求。線纜與水管平行敷設時，間距不應小于 300mm；交叉敷設時，間距不應小于 100mm 。與氣管平行敷設時，間距不應小于 500mm；交叉敷設時，間距不應小于 300mm 。如果管道內輸送的是易燃易爆或腐蝕性介質，應加大線纜與管道之間的間距，并采取相應的防護措施，以防止管道泄漏對線纜造成損壞。
2. 線纜與建筑物結構：線纜在敷設過程中，應與建筑物的結構保持一定的安全距離，避免因建筑物的沉降、變形等因素對線纜造成擠壓或拉伸。一般來說，線纜與建筑物墻面、地面、頂棚等的距離應滿足施工和維護的要求，同時應避免線纜直接穿越建筑物的伸縮縫、沉降縫等部位。如果必須穿越，應采取相應的補償措施，如設置伸縮節、采用柔性連接等。
結語
弱電系統中橋架、線管規格的正確選擇以及線纜敷設規范的嚴格遵循，是保障弱電系統安全、穩定運行的重要環節。在實際工程中，無論是橋架、線管類型和規格參數的確定，還是線纜敷設時彎曲半徑、間距等要求的執行，都需要工程技術人員充分了解相關標準和規范，結合具體的工程需求和使用環境，進行科學合理的設計與施工。只有這樣，才能確保弱電系統在投入使用后，能夠長期穩定地發揮其功能，為現代建筑與智能化工程提供堅實可靠的支持。隨著弱電技術的不斷發展和創新，相關的標準和規范也在持續完善，工程技術人員應保持學習和更新知識，以適應不斷變化的行業要求，推動弱電系統工程質量的不斷提升。
