不知道光纖收發器的六個指示燈都代表什么？

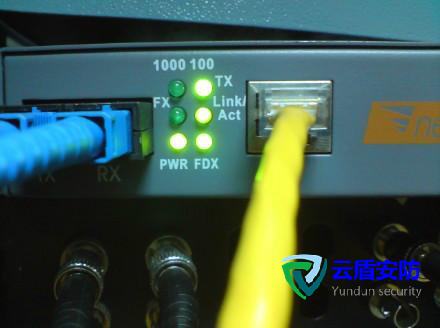

在當今數字化信息飛速流轉的時代，穩定、高速的網絡連接成為了各行各業以及日常生活的剛需。光纖收發器，作為網絡架構中實現光電信號轉換的核心設備，如同網絡脈絡中的關鍵樞紐，默默保障著數據的高效傳輸。其面板上的六個指示燈，宛如設備狀態的無聲 “發言人”，蘊含著豐富的設備運行信息。無論是專業的網絡工程師忙于大型網絡的運維，還是普通用戶試圖自行解決家庭網絡故障，解讀這些指示燈的含義都是邁向順暢網絡體驗的關鍵一步。
電源指示燈（PWR）
電源指示燈，通常以 “PWR” 標識，堪稱光纖收發器的 “生命之源” 指示燈。當為設備接入適配的電源后，這個指示燈會亮起，常見的亮燈顏色為綠色。它持續穩定的光亮，就像沉穩有力的心跳，是設備供電系統正常運作的直觀證明。每一個電子元件的穩定運行，都依賴于電源指示燈背后那穩定的電流支持。一旦電源指示燈熄滅，就如同切斷了設備的生命線。首要排查方向便是電源連接線路，插頭是否在插座中松動，電源線是否有破損跡象。此外，電源適配器的規格是否與設備匹配至關重要，若使用了輸出功率不足或電壓不匹配的適配器，也會導致電源指示燈黯淡無光。在辦公環境中，曾出現過因保潔人員打掃時不慎碰松電源插頭，導致整層樓網絡中斷的情況，只因光纖收發器失去了電源供應。及時發現并重新插緊插頭，電源指示燈重新亮起，網絡也隨之恢復正常?？梢?，電源指示燈雖基礎，卻在網絡穩定中起著決定性作用。
鏈路指示燈（LINK/ACT）
鏈路指示燈，標有 “LINK/ACT” 字樣，肩負著反映光纖收發器與對端設備物理鏈路連接狀態的重任。當光纖收發器與交換機、路由器等對端設備通過光纖或網線正確連接，且鏈路物理層無任何瑕疵時，該指示燈呈現常亮狀態，多為綠色。這一常亮狀態，如同為設備間的通信搭建了一條暢通無阻的高速公路，是數據能夠順利傳輸?shù)幕６?dāng)數據在這條 “高速公路” 上飛馳時，指示燈會開始閃爍，閃爍頻率與數據流量緊密相關，流量越大，閃爍越急促，仿佛在歡快地 “訴說” 著數據傳輸?shù)姆泵跋蟆Ｈ翩溌分甘緹舨涣?，就如同道路塌陷，通信受阻。常見原因可能是光纖連接時收發端接反，或者光纖因彎折、老化等原因出現損壞。曾經有一個小區的網絡改造項目，施工人員在連接光纖時誤將收發端顛倒，導致鏈路指示燈一直未亮，小區居民無法正常上網。發現問題后，重新正確連接光纖，鏈路指示燈瞬間亮起，網絡恢復正常。另外，對端設備的端口故障也可能引發此問題，此時需要檢查對端設備端口設置是否正確、端口是否處于開啟狀態等，必要時可使用光功率計檢測光纖鏈路的信號強度，精準定位故障點。
電口連接指示燈（ETH）
電口連接指示燈，標注為 “ETH”，專注于指示光纖收發器以太網電口與后端設備，如計算機、服務器等的連接狀況。當電口通過網線與后端設備成功連接時，指示燈常亮，顏色一般也是綠色，這表明電口的物理連接穩固可靠，設備間已具備數據交互的基本條件。與鏈路指示燈類似，當有數據在電口鏈路上穿梭時，ETH 指示燈會閃爍。在學校的機房網絡中，曾有學生反映無法上網，檢查發現光纖收發器的電口連接指示燈不亮。經過排查，原來是網線被學生不小心踢松。重新插緊網線后，指示燈亮起，學生順利恢復上網。若此指示燈不亮，網線的問題首當其沖。網線是否存在內部短路、斷路，水晶頭與網口的連接是否緊密，都需要仔細檢查。同時，后端設備的網卡狀態也不容忽視，網卡驅動是否正常安裝、網卡是否被禁用、IP 地址設置是否沖突等，都可能導致電口連接指示燈異常，進而影響數據傳輸。
光口接收指示燈（RX）
光口接收指示燈，標識為 “RX”，專門負責監測光纖收發器光口接收光信號的狀態。當光口捕捉到來自對端設備的有效光信號時，指示燈亮起，多為綠色。它就像一個敏銳的 “光信號探測器”，只要有光信號傳入，便會及時發出光亮提示。若 RX 指示燈不亮，意味著光口處于 “無光” 接收狀態。在一些偏遠山區的網絡基站建設中，由于光纖鋪設距離長，且部分路段環境復雜，光纖容易受到自然因素影響。曾出現過因山區暴雨導致山體滑坡，部分光纖被壓斷，使得基站的光纖收發器光口接收指示燈熄滅，周邊區域網絡信號中斷的情況。遇到這種情況，首先要檢查光纖連接順序是否正確，是否存在收發端混淆的低級錯誤。使用光功率計測量光纖鏈路的光功率是關鍵步驟，若光功率低于正常范圍，可能是光纖在鋪設過程中出現過度彎折，損耗過大，或者光纖本身質量不佳。此時，需要沿著光纖線路仔細排查，尋找彎折點或損壞處，必要時更換質量可靠的光纖跳線。同時，確認對端設備光口的工作狀態，如是否正常發光、是否因設備故障停止發送光信號等。
光口發送指示燈（TX）
光口發送指示燈，標記為 “TX”，用于直觀展示光纖收發器光口發送光信號的情況。當設備正常向?qū)Χ嗽O(shè)備發射光信號時，指示燈亮起，一般也是綠色。它如同一個高效的 “光信號發射器” 指示燈，見證著數據以光的速度奔赴對端設備。若 TX 指示燈不亮，表明設備在光信號發送環節出現了問題。在企業網絡升級項目中，曾遇到過因新更換的光纖收發器配置錯誤，導致無法發送光信號，TX 指示燈未亮的情況。技術人員仔細檢查設備配置參數，發現數據發送功能未正確開啟，重新設置后，TX 指示燈亮起，網絡通信恢復正常。除了配置問題，設備內部光發送模塊故障也是常見原因。如果經過檢查配置無誤，就需要聯系設備供應商，借助專業工具和技術手段，判斷是否為光發送模塊硬件損壞，必要時及時更換，以保障光信號的正常發送。
1000M 指示燈（1000M）
隨著網絡速率從百兆邁向千兆時代，支持千兆網絡的光纖收發器日益普及，1000M 指示燈應運而生，用于指示設備當前的網絡速率是否處于千兆模式。當光纖收發器與對端設備成功協商，并以 1000Mbps 的高速率進行數據通信時，該指示燈亮起，常見為綠色。在一些互聯網數據中心，對網絡速率要求極高，若 1000M 指示燈未亮，即使其他指示燈正常，也會導致數據傳輸效率大打折扣。出現這種情況，可能是設備與對端設備之間的速率協商出現偏差。比如，兩端設備的速率設置不一致，一端設置為自適應，另一端固定為百兆速率，就會導致無法協商成千兆模式。此外，傳輸介質也可能成為瓶頸，若使用的網線未達到超五類及以上標準，或者光纖不支持千兆傳輸，即便設備支持千兆速率，也無法實現千兆通信。此時，可以嘗試手動設置設備的速率模式為 1000Mbps，確保兩端設備設置一致。同時，檢查網線和光纖的規格，必要時更換符合千兆傳輸要求的介質。若問題依舊存在，還需深入檢查設備兼容性以及網絡拓?fù)浣Y(jié)構中是否存在影響速率協商的不合理因素，如過長的網線、過多的網絡轉接設備等。
結語
光纖收發器的六個指示燈，從電源供應的基礎保障，到鏈路連接的穩固搭建；從光信號的收發監測，到網絡速率的精準指示，共同編織成一張?jiān)O(shè)備運行狀態的 “信息網”。在網絡運維過程中，它們宛如可靠的 “故障偵察兵”，通過亮滅、閃爍等不同狀態，為我們提供了快速定位網絡故障的關鍵線索。無論是網絡專業人士還是普通用戶，養成觀察指示燈狀態的習慣，就等于掌握了一把開啟網絡順暢之門的鑰匙。當面對網絡異常時，冷靜觀察指示燈，依據其傳達的信息，有針對性地排查和解決問題，能夠大大提高故障處理效率，保障網絡的穩定運行，讓信息在網絡的高速公路上持續高效飛馳，為數字化生活與工作筑牢堅實的網絡基礎。
