門禁控制系統接線原理圖及安裝布線指南
在智能化樓宇安全管理中，門禁控制系統扮演著至關重要的角色。正確安裝與布線門禁控制系統，不僅能夠保障樓宇的安全，還能提升管理效率與用戶體驗。本文將以平穩、冷靜、客觀的語氣，結構化地闡述門禁控制系統的接線原理圖及安裝布線步驟，旨在為您提供一份詳盡、實用的操作指南。
一、門禁控制系統概述
門禁控制系統主要由門禁控制器、讀卡器、電鎖、電源、管理軟件等部分組成，通過識別授權信息控制門鎖開關，實現出入管理。接線原理圖是指導系統各部分正確連接的關鍵，而安裝布線則是系統穩定運行的基礎。
二、門禁控制系統接線原理圖解析
門禁控制系統的接線原理圖通常包含以下幾個核心部分：
1. 門禁控制器：作為系統核心，負責處理讀卡信息、控制電鎖開關，并與管理軟件通信。
2. 讀卡器：讀取授權卡信息，通過數據線與門禁控制器相連。
3. 電鎖：門禁控制器控制其開關，實現門的鎖定與解鎖。
4. 電源：為門禁控制器、讀卡器及電鎖提供穩定電力。
5. 管理軟件：通過RS485、TCP/IP等協議與門禁控制器通信，實現遠程監控與管理。
接線原理圖中，各部件之間通過特定顏色的線纜進行連接，通常遵循以下原則：
(1) 電源線：紅色或黑色，用于連接電源正極與負極。
(2) 信號線：藍色、綠色或白色，用于數據傳輸，如讀卡器與門禁控制器之間的通信。
(3) 控制線：通常為黃色或灰色，用于門禁控制器控制電鎖的開關。
三、門禁控制系統安裝布線步驟
1.規劃布局：根據樓宇結構與管理需求，確定門禁控制器的安裝位置及讀卡器、電鎖的分布。
2.準備材料：根據接線原理圖，準備所需線纜、接線端子、電源、門禁控制器、讀卡器等材料。
3.布放線纜：
(1) 電源線：從電源箱布放至門禁控制器及讀卡器，確保線纜長度適中，避免過度拉伸或堆積。
(2) 信號線：從門禁控制器布放至讀卡器，注意保持線纜平直，避免彎曲過度影響信號傳輸。
(3) 控制線：從門禁控制器布放至電鎖，確?？刂菩盘枩蚀_傳達。
4.接線：

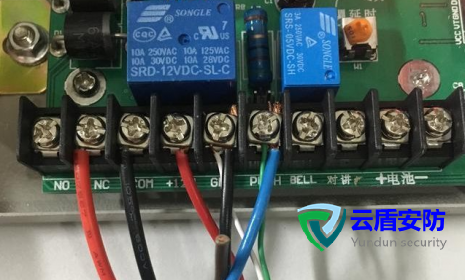

(1) 門禁控制器：按照接線原理圖，將電源線、信號線、控制線正確接入控制器對應端口。
(2) 讀卡器：連接信號線與電源線至讀卡器，確保極性正確。
(3) 電鎖：將控制線接入電鎖，注意區分正負極，避免誤操作導致?lián)p壞。
5.系統調試：
(1) 電源測試：確認所有設備供電正常，無短路或斷路現象。
(2) 通信測試：通過管理軟件，測試門禁控制器與讀卡器的通信狀態，確保數據傳輸無誤。
(3) 功能測試：模擬授權卡刷卡，檢查門禁控制器是否能正確識別并控制電鎖開關。
6.安裝收尾：
(1) 固定設備：使用螺絲或支架固定門禁控制器、讀卡器及電鎖，確保安裝牢固。
(2) 整理線纜：使用線夾或線槽整理線纜，保持布線整潔美觀，避免安全隱患。
(3) 標簽標識：為每條線纜貼上標簽，標明用途與起點終點，便于后期維護與故障排查。
四、注意事項與最佳實踐
1. 安全第一：在布線過程中，務必切斷電源，避免觸電風險。
2. 線纜選擇：根據系統需求選擇合適規格的線纜，確保信號傳輸穩定，承載電流足夠。
3. 接地處理：確保門禁控制系統良好接地，防止靜電干擾與雷擊損壞。
4. 冗余設計：在關鍵區域，考慮采用冗余電源與通信線路設計，提高系統可靠性。
5. 文檔記錄：詳細記錄系統接線原理圖、布線圖及關鍵參數，便于后期維護與升級。
五、結論與建議
門禁控制系統的接線原理圖與安裝布線是確保系統穩定運行的關鍵。通過本文的闡述，希望能幫助您快速掌握相關理論知識，理解門禁控制系統的結構與工作原理，掌握正確的安裝布線方法。在實踐中，建議遵循安全第一的原則，注重細節處理，確保每一步操作都準確無誤。同時，不斷總結經驗，優化布線方案，提升門禁控制系統的整體性能與用戶體驗。
通過上述指南的學習與實踐，相信您能夠成功安裝并維護一套高效、穩定的門禁控制系統，為樓宇安全與管理提供堅實保障。
