弱電機房排線法概述

弱電機房是現代建筑中承載各種弱電系統的核心場所之一，涉及到網絡通信、安防監控、樓宇控制、廣播電視等系統。在弱電機房的設計和建設過程中，合理的排線方法至關重要，因為排線的科學性和規范性不僅關系到系統的穩定性和安全性，還直接影響到后期的運維與管理。

本文將圍繞弱電機房排線方法進行詳細闡述，幫助您全面理解該領域的核心理論知識，明確實際操作中應遵循的原則和技術要求。

一、弱電機房排線的基本要求

1. 規范性

弱電機房的布線必須遵循國家和行業相關的技術規范，尤其是在電氣布線和設備安裝方面，常見的規范包括《建筑電氣工程設計規范》、《弱電系統工程設計規范》等。這些規范不僅確保了系統的安全性和穩定性，還為后期維護提供了便利。

2. 安全性

排線的設計要考慮到弱電線路的安全性，避免出現因線路短路、過載或電磁干擾等問題導致的設備損壞或系統故障。特別是在高電壓與低電壓線路共用一個管道或走廊時，必須采取有效的隔離措施，以防止交叉干擾。

3. 維護性

弱電機房的排線布局應充分考慮后期的維護需求，預留必要的空間和通道，確保維修人員能夠方便地進行線路檢查、故障排除和設備更換。合理的排線可以大大提高工作效率，降低維護成本。

4. 整潔性與規范性

排線過程中要避免隨意敷設線路，避免線路打結、繞亂等現象。這不僅會影響機房的美觀，更重要的是增加了故障排查的難度。在設計時，應合理規劃各類線路的走向，確保線路之間不互相干擾，并避免交叉與重疊。

二、弱電機房排線的主要方法

1. 線路規劃與設計

a) 分類管理

弱電機房內的設備和系統種類繁多，因此排線前必須對設備進行分類管理。常見的弱電系統包括電話系統、視頻監控系統、網絡布線、門禁系統、火災報警系統等。每一類系統在排線時都需要考慮其獨立性和互不干擾的原則。

b) 路由規劃

根據設備的數量和位置，合理規劃線路的布設路徑。盡量避免線路的交叉和重疊，確保走線通道清晰，便于后期維護。對于高頻、長距離的數據傳輸線路，建議采取獨立通道，避免與低頻信號線一起鋪設。

c) 定位與標識

排線設計時，要在布線圖中標明每條線路的具體走向和設備連接點的位置，并為每條線路進行清晰的編號和標識。這不僅能方便后期設備的調試和維護，也有助于系統的優化調整。

2. 弱電機房的常見排線方式

a) 管道布線

管道布線是弱電機房中最常見的排線方法，通常使用PVC管、金屬管或橋架等進行線路的保護和引導。管道布線具有較高的安全性，可以有效防止線路受潮、腐蝕及物理損傷，適合長距離、大容量的弱電布線。

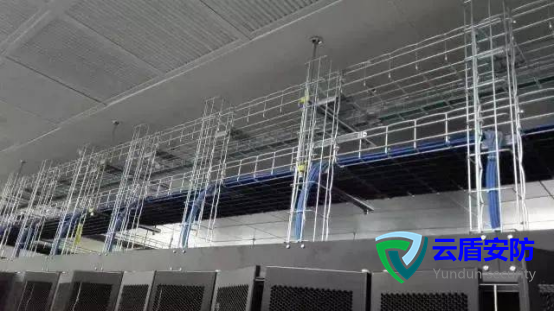

b) 橋架布線

橋架布線是一種在建筑物內使用金屬橋架或托架安裝弱電線路的方法。橋架布線不僅方便線路的懸掛和排列，而且能夠保證線路的通風和散熱，有效降低線路的溫度，提升系統的可靠性。

c) 地面鋪設

對于一些特殊環境下的弱電布線，如地下管道、倉庫等場所，可能會選擇直接鋪設電纜或電纜橋架。此類方式要求線纜的耐壓、抗腐蝕能力較強，適應環境變化能力較高。

d) 嵌入式布線

在某些建筑中，特別是在高層建筑或重要場所中，弱電線路可以嵌入墻體內進行布設。這種方法可以大大節省空間，減少對建筑外觀的影響，但施工時需確保線路的絕緣性能和抗干擾性。

3. 排線中的常見細節與技巧

a) 線路間的間隔

在弱電機房中，不同類型的電纜和線路應保持適當?shù)拈g隔。例如，低壓信號線和強電線應保持至少10 cm的距離，以避免電磁干擾。對于高頻信號線，尤其需要隔離和屏蔽，防止高頻信號對低頻信號造成影響。

b) 線路的彎曲與張力

在排線時要避免電纜的過度彎曲，特別是對于光纖、電力電纜等較為脆弱的線路。電纜的最小彎曲半徑需要嚴格控制，一般不得小于電纜直徑的10倍。電纜的張力也應當控制在合理范圍內，防止因拉力過大造成電纜損傷。

c) 線路的屏蔽與防護

為了避免電磁干擾（EMI），尤其是對于數據傳輸線路，必須采用屏蔽電纜或者雙絞線等技術手段。此外，對于外露的線路，應做好防護，防止人為碰撞或環境因素引起損壞。

d) 預留冗余

在排線過程中，適當預留冗余線纜非常重要。冗余線纜可以作為備用線路，在某條線路出現故障時，能夠迅速切換到備份線路，保證系統的穩定性和連續性。

4. 排線后的檢查與驗收

排線完成后，應對線路進行全面的檢查與驗收。檢查內容包括但不限于：線路走向是否符合設計要求，是否有明顯的損壞或不合規的布設，線路連接是否牢固，標識是否清晰，通道是否暢通等。此外，排線后的測試也不可忽視，特別是對于數據傳輸線路，要確保信號的穩定性和傳輸質量。

三、總結

弱電機房的排線方法直接影響到系統的穩定性、安全性和可維護性。通過合理的線路規劃、選擇適當?shù)牟季€方式、注重細節與技巧，可以確保弱電系統的高效運行。掌握排線的理論知識和技術要求，不僅有助于提升弱電機房的設計質量，還能為未來的管理和維護工作奠定堅實的基礎。在實際操作中，我們應始終堅持規范化和科學化，嚴格遵循相關標準，以確保系統的長久穩定運行。
