UPS 如何安裝？如何配置計算？故障如何處理？一文了解清楚
在數字化時代，數據中心、醫療設備、通信基站等關鍵設施對電力供應的穩定性要求極高，一旦斷電，可能造成數據丟失、業務中斷甚至重大安全事故。不間斷電源（UPS）作為電力保障的 “最后一道防線”，其正確安裝、精準配置計算以及高效故障處理，成為確保電力持續供應的關鍵。本文將圍繞 UPS 的安裝流程、配置計算方法和常見故障處理策略展開詳細講解，助你全面掌握 UPS 的核心知識與操作要點。
一、UPS 的安裝流程
（一）安裝前的準備工作
在安裝 UPS 之前，需進行充分的準備。首先，要確定安裝位置，該位置應滿足通風良好、干燥、無腐蝕性氣體、遠離熱源和強電磁干擾的條件。良好的通風能確保 UPS 在運行過程中有效散熱，避免因溫度過高導致設備性能下降甚至損壞；干燥的環境可防止電子元件受潮短路。同時，要預留足夠的操作和維護空間，方便后續的檢查、調試和維修。
其次，檢查 UPS 設備及配件是否齊全，包括主機、電池組、連接線、說明書、保修卡等。仔細核對設備型號、規格是否與采購訂單一致，檢查設備外觀有無破損、變形，確保設備在運輸過程中未受損壞。
此外，還需準備好安裝所需的工具，如螺絲刀、扳手、萬用表等，并對安裝人員進行安全培訓，確保其熟悉 UPS 的安裝流程和安全操作規程。
（二）UPS 主機安裝

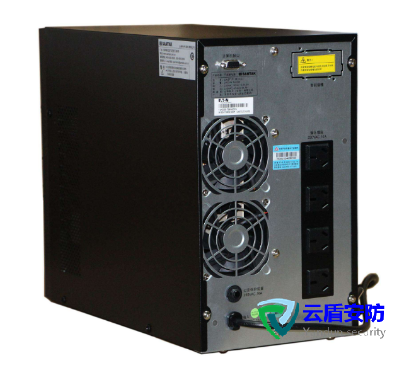

將 UPS 主機平穩放置在預定位置，確保其水平穩固，避免因傾斜或晃動影響設備正常運行。使用固定螺絲將主機與安裝支架或底座牢固連接，防止主機在運行過程中移位。

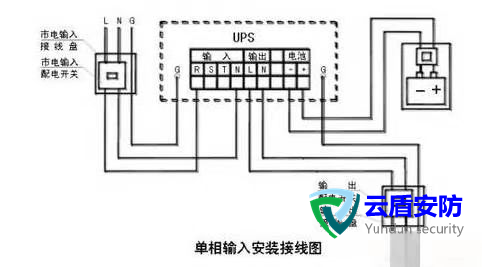

按照說明書要求，連接 UPS 主機的輸入電源線、輸出電源線和接地線。輸入電源線用于連接市電，為 UPS 提供電能；輸出電源線則將 UPS 輸出的穩定電力傳輸給負載設備；接地線是保障設備和人員安全的重要防線，必須可靠接地，接地電阻應符合相關標準要求，一般不大于 4 歐姆。在連接電源線時，務必確保電源處于關閉狀態，避免觸電風險。
（三）電池組安裝
對于采用外接電池組的 UPS，電池組的安裝至關重要。首先，將電池架或電池柜放置在合適位置，確保其穩固可靠。然后，按照電池組的連接方式（串聯、并聯或串并聯結合），使用專用連接線將電池逐個連接起來。在連接過程中，要注意正負極的正確連接，避免接反導致電池損壞或短路事故。同時，確保連接線與電池端子緊密連接，防止接觸不良引起發熱或打火現象。
連接好電池組后，將電池組的輸出線與 UPS 主機的電池接口相連。同樣，在連接過程中要確保電源關閉，并使用萬用表測量電池組的輸出電壓，確認其符合 UPS 主機的要求。
（四）系統調試與測試
完成 UPS 主機和電池組的安裝后，進行系統調試與測試。首先，打開 UPS 主機的輸入電源開關，觀察 UPS 的初始化過程，查看顯示屏上是否有異常提示信息。正常情況下，UPS 會自動進行自檢，顯示設備的基本信息和運行狀態。
然后，將負載設備逐步連接到 UPS 的輸出端，注意不要超過 UPS 的額定負載容量。在連接負載過程中，觀察 UPS 的輸出電壓、電流是否穩定，有無異常波動。接著，模擬市電斷電情況，斷開 UPS 的輸入電源，檢查 UPS 是否能夠及時切換到電池供電模式，負載設備是否能夠正常運行，切換時間是否符合設備指標要求。一般來說，在線式 UPS 的切換時間為 0 毫秒，后備式 UPS 的切換時間通常在 10 毫秒以內。
最后，對 UPS 進行充放電測試，以激活電池性能，確保電池能夠正常充放電。首次充電時間應按照說明書要求進行，一般不少于 10 小時。充放電測試過程中，記錄電池的電壓、容量等參數，評估電池的性能狀態。
二、UPS 的配置計算
（一）負載容量計算
準確計算負載容量是配置 UPS 的基礎。首先，要確定所有需要連接到 UPS 的負載設備，包括計算機、服務器、網絡設備、監控系統等。然后，查看每個設備的銘牌或產品說明書，獲取其額定功率（單位：瓦，W）或額定電流（單位：安培，A）和額定電壓（單位：伏特，V）。
對于電阻性負載（如白熾燈、電加熱器等），其實際功率等于額定功率；對于電感性負載（如電機、變壓器等）和電容性負載（如 UPS 本身、開關電源等），由于存在功率因數的影響，實際功率需要通過公式計算：實際功率 = 額定功率 × 功率因數。一般來說，電感性負載的功率因數在 0.6 - 0.8 之間，電容性負載的功率因數在 0.7 - 0.9 之間。
將所有負載設備的實際功率相加，得到總負載容量。在選擇 UPS 時，其額定容量應大于總負載容量，一般建議留有 20% - 30% 的余量，以確保 UPS 在正常運行時不會過載。
（二）電池容量計算
電池容量決定了 UPS 在市電斷電后能夠持續供電的時間。計算電池容量需要考慮以下幾個因素：負載功率、后備時間、電池電壓和電池放電效率。
首先，根據負載功率和后備時間，計算出所需的電池安時（Ah）數。計算公式為：電池容量（Ah） = 負載功率（W）× 后備時間（小時）÷ 電池電壓（V）÷ 電池放電效率。其中，電池電壓是指電池組的總電壓，根據電池的串聯數量確定；電池放電效率一般取 0.8 - 0.9。
例如，某 UPS 負載功率為 1000W，要求后備時間為 2 小時，電池組電壓為 48V，電池放電效率取 0.8，則所需電池容量 = 1000 × 2 ÷ 48 ÷ 0.8 ≈ 52Ah。在實際選擇電池時，應選擇容量不小于計算值的電池，并考慮電池的品牌、質量和使用壽命等因素。
（三）輸入輸出參數匹配
除了負載容量和電池容量，還需確保 UPS 的輸入輸出參數與市電和負載設備相匹配。輸入?yún)?shù)主要包括輸入電壓范圍、頻率范圍等，UPS 的輸入電壓范圍應能夠適應市電的波動范圍，避免因市電電壓異常導致 UPS 無法正常工作。輸出參數包括輸出電壓穩定性、頻率穩定性、波形等，輸出電壓和頻率應滿足負載設備的要求，輸出波形一般分為正弦波和方波，對于對電力質量要求較高的設備，應選擇輸出正弦波的 UPS。
三、UPS 的常見故障及處理方法
（一）市電正常時 UPS 無法開機
當市電正常但 UPS 無法開機時，首先檢查 UPS 的輸入電源線是否連接正確、牢固，有無松動或斷線現象。然后，檢查 UPS 的開關是否處于開啟狀態，保險管是否熔斷。如果保險管熔斷，需更換相同規格的保險管，并檢查 UPS 內部是否存在短路故障。若以上檢查均正常，可能是 UPS 的控制電路或主板出現故障，此時應聯系專業維修人員進行檢修。
（二）UPS 無法切換到電池供電模式
在市電斷電后，UPS 無法切換到電池供電模式，可能是電池組連接松動、電池老化或損壞、電池管理電路故障等原因?qū)е?。首先，檢查電池組的連接線是否牢固，測量電池組的電壓是否正常。如果電池電壓過低或為零，說明電池可能存在老化、損壞或未充電的情況，需對電池進行充電或更換。若電池電壓正常，則可能是電池管理電路故障，需要專業人員進行檢測和維修。
（三）UPS 輸出電壓不穩定或異常
UPS 輸出電壓不穩定或異常，可能是 UPS 的穩壓電路故障、輸入電壓波動過大、負載不平衡等原因引起。先檢查輸入電壓是否在 UPS 的允許范圍內，如果輸入電壓正常，檢查負載設備是否存在短路、過載或不平衡現象。若負載正常，則可能是 UPS 的穩壓電路出現問題，需要對其進行檢測和維修。
（四）UPS 報警故障
UPS 出現報警故障時，首先查看 UPS 顯示屏上的報警信息，根據報警提示判斷故障原因。常見的報警信息包括電池故障、過載、過熱、輸入電壓異常等。針對不同的報警原因，采取相應的處理措施，如更換電池、減少負載、檢查散熱風扇、調整輸入電壓等。如果無法根據報警信息確定故障原因，應及時聯系 UPS 廠家的技術支持人員或?qū)I(yè)維修人員進行處理。
四、結語
UPS 的安裝、配置計算和故障處理是一個系統而復雜的過程，每一個環節都關系到 UPS 的性能和可靠性。正確的安裝能為 UPS 的穩定運行奠定基礎，精準的配置計算可確保 UPS 滿足負載設備的電力需求，而高效的故障處理則能在設備出現問題時迅速恢復供電，減少損失。隨著電力保障需求的不斷提升，我們需要深入了解 UPS 的相關知識和技術，不斷提升自身的操作技能和維護水平，以保障關鍵設施的電力供應安全穩定。在實際應用中，還應定期對 UPS 進行維護保養，包括清潔設備、檢查連接線、測試電池性能等，延長 UPS 的使用壽命，提高其工作效率。
