摘要
機房布線是數據中心建設中的重要環節，其設計直接影響機房的運維效率、散熱性能以及擴展性。上走線和下走線是兩種常見的布線方式，各有優缺點。本文將從布線方式的基本概念、優缺點對比、適用場景以及實際應用中的注意事項等方面進行詳細分析，幫助讀者全面了解上走線和下走線的特點，從而根據實際需求選擇最合適的布線方案。
正文
一、上走線與下走線的基本概念
1. 上走線

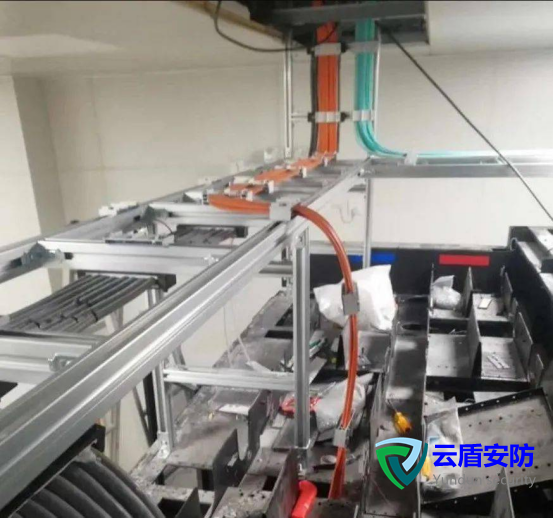

(1) 上走線是指將電纜（如電源線、網絡線等）通過機房頂部的橋架或線槽進行敷設，電纜從設備上方接入。
(2) 這種方式通常需要較高的層高，以便在頂部留出足夠的空間用于布線。
2. 下走線
(1) 下走線是指將電纜通過機房地板下的線槽或架空地板進行敷設，電纜從設備下方接入。
(2) 這種方式需要架空地板或地槽設計，以便隱藏和保護電纜。
二、上走線與下走線的優缺點對比
1. 上走線的優點
(1) 便于維護：電纜暴露在視線范圍內，故障排查和線路調整更加方便。
(2) 散熱性能好：電纜不占用地板空間，有利于冷熱空氣的流通，提高機房的散熱效率。
(3) 擴展性強：新增線路時無需破壞地板，直接在頂部橋架中添加即可。
2. 上走線的缺點
(1) 美觀性較差：電纜暴露在外，可能影響機房整體美觀。
(2) 安裝成本較高：需要較高的層高和堅固的頂部支撐結構，初期投資較大。
(3) 對層高要求高：如果機房層高不足，上走線可能會顯得擁擠。
3. 下走線的優點
(1) 美觀性好：電纜隱藏在地板下，機房整體看起來整潔有序。
(2) 安裝成本較低：無需額外的頂部支撐結構，初期投資相對較小。
(3) 適合高密度布線：地板下的空間可以容納大量電纜，適合高密度設備部署。
4. 下走線的缺點
(1) 維護不便：電纜隱藏在地板下，故障排查和線路調整較為困難。
(2) 散熱性能較差：電纜占用地板空間，可能阻礙冷熱空氣的流通，影響散熱效果。
(3) 擴展性受限：新增線路時需要掀開地板，施工復雜且可能影響機房運行。
三、上走線與下走線的適用場景
1. 上走線的適用場景
(1) 大型數據中心：需要高散熱性能和頻繁維護的場景。
(2) 高功率設備機房：設備發熱量大，需要優化散熱設計的場景。
(3) 層高充足的機房：有足夠的空間支持頂部布線。
2. 下走線的適用場景
(1) 中小型機房：設備數量較少，布線密度不高的場景。
(2) 對美觀性要求高的場所：如企業辦公機房或展示型數據中心。
(3) 層高有限的機房：無法滿足上走線空間需求的場景。
四、實際應用中的注意事項
1. 布線規劃
(1) 在設計階段，應根據機房的規模、設備布局和未來擴展需求，選擇合適的布線方式。
(2) 對于混合型機房，可以考慮結合上走線和下走線的優點，采用混合布線方案。
2. 散熱設計
(1) 上走線時，需確保頂部電纜不會阻礙空調氣流的流通。
(2) 下走線時，需合理規劃地板下的電纜布局，避免電纜堆積影響散熱。
3. 維護便利性
(1) 上走線時，應使用模塊化橋架，便于線路的調整和維護。
(2) 下走線時，應設計易于開啟的地板模塊，減少維護時的施工難度。
4. 安全性
(1) 上走線時，需確保電纜固定牢固，避免電纜下垂或脫落。
(2) 下走線時，需注意電纜的防火和防潮處理，確保地板下的環境安全。
結論
上走線和下走線各有優缺點，適用于不同的機房場景。上走線適合大型數據中心和高功率設備機房，具有散熱性能好、維護方便的優勢；而下走線則適合中小型機房和對美觀性要求高的場所，具有安裝成本低、布線密度高的特點。在實際應用中，應根據機房的規模、設備布局和未來擴展需求，選擇合適的布線方式，甚至可以采用混合布線方案以兼顧各方面的需求。通過合理的布線設計，可以有效提升機房的運維效率、散熱性能和擴展性，為數據中心的穩定運行奠定堅實基礎。
