視頻監控系統布線技巧，老師傅經驗分享
在視頻監控系統的搭建過程中，布線是一項看似基礎卻至關重要的工作。它如同人體的神經系統，負責傳輸攝像頭采集的視頻信號、控制指令以及電力供應。布線質量的好壞，直接關系到監控畫面是否清晰穩定、系統能否長期可靠運行。今天，就為大家分享老師傅們?cè)谝曨l監控系統布線中的寶貴經驗，助你避開常見問題，打造出專業、高效的布線工程。
一、前期規劃：打好布線基礎
實地勘察與需求分析
布線前，必須對安裝現場進行全面的實地勘察。仔細測量監控區域的面積和距離，確定攝像頭的安裝位置、數量以及需要覆蓋的范圍。比如在商場布線，要考慮到各個商鋪、通道、出入口等重點區域都需納入監控，同時還要兼顧天花板高度、墻體結構等因素對布線的影響。
根據不同的使用場景和需求，規劃線纜的走向。對于家庭監控，線纜可以沿著墻壁、天花板的邊緣進行隱蔽布線；而在工廠、倉庫等大型場所，可能需要通過橋架、線槽等方式進行集中布線。同時，要提前規劃好交換機、硬盤錄像機（NVR）等設備的放置位置，確保線纜能夠方便、合理地連接到這些設備。
繪制布線圖紙
繪制詳細的布線圖紙是確保布線工作準確無誤的關鍵。在圖紙上標注出攝像頭、交換機、NVR 等設備的具體位置，以及線纜的走向、長度和連接方式。圖紙應清晰、規范，便于施工人員按照?qǐng)D紙進行操作，也方便后期的維護和檢修?？梢允褂脤?zhuān)業的繪圖軟件，如 AutoCAD、Visio 等進行繪制，也可以手工繪制草圖，但要保證尺寸準確、標注清晰。
二、線纜選擇：合適的才是最好的
網線的選擇
網線是視頻監控系統中傳輸數據的主要介質，其質量直接影響視頻信號的傳輸效果。目前，常用的網線有超五類、六類、超六類等。超五類網線適用于 100 米以?xún)?nèi)的 100Mbps 網絡傳輸，對于普通的標清監控系統或距離較短的高清監控系統，可以滿足需求；六類網線支持 1000Mbps 網絡傳輸，性能更優，抗干擾能力更強，適合高清視頻傳輸，在大多數監控項目中都能穩定使用；超六類網線則適用于更高速率、更高性能要求的網絡環境，如 4K 視頻監控系統或大型監控項目。
在選擇網線時，要注意辨別真?zhèn)?。?yōu)質網線采用無氧銅材質，線芯粗細均勻，外皮厚實且有韌性，標注清晰；而劣質網線可能使用銅包鋁、銅包鐵等材質，線芯較細，容易氧化，影響傳輸性能。可以通過查看網線的外皮標識、用火燒線芯等方法進行簡單鑒別。
電源線的選擇
電源線負責為攝像頭等設備提供電力，其規格要根據設備的功率來確定。一般來說，單個攝像頭的功率較小，可采用 RVV2×0.5 或 RVV2×0.75 規格的電源線；如果多個攝像頭集中供電，需要根據總功率選擇更粗的電源線，以確保電力供應穩定。同時，要考慮電源線的長度和電壓降問題，距離較遠時，應適當加大電源線的規格，防止因電壓降過大導致設備無法正常工作。
電源線的材質也很重要，應選擇純銅材質的電源線，其導電性能好、電阻小，能減少電力損耗和發熱現象。此外，電源線的外皮要具有良好的絕緣性能和阻燃性能，確保布線安全。
其他線纜的選擇
在一些特殊場景下，可能還需要用到其他線纜，如光纖、同軸電纜等。光纖具有傳輸距離遠、帶寬高、抗干擾能力強等優點，適用于長距離、高速率的視頻傳輸，如跨建筑物、園區等監控項目；同軸電纜曾經是模擬監控系統的主要傳輸介質，雖然在數字監控時代使用逐漸減少，但在一些老舊系統改造或特定場合仍有應用。選擇這些線纜時，同樣要根據實際需求和性能指標進行挑選。
三、布線施工：細節決定成敗
布線方式與技巧

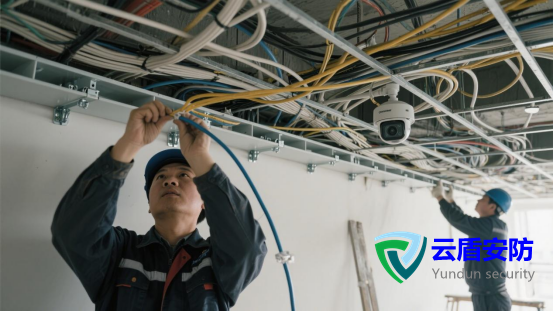

明線布線是將線纜直接沿著墻壁、天花板等表面敷設，施工簡單、成本低，但不夠美觀，且容易受到外界損壞。在明線布線時，要使用線槽、線卡等進行固定，線槽應安裝平整、牢固，線纜在線槽內要整齊排列，避免交叉纏繞。
暗線布線是將線纜穿入預埋的管道或線槽內，然后隱藏在墻壁、天花板內部，這種方式美觀、安全，但施工難度較大。在進行暗線布線前，要提前預埋好管道或線槽，確保管道暢通無阻。穿線時，可以使用穿線器輔助，避免線纜刮傷或損壞。同時，要在管道兩端預留足夠長度的線纜，方便后續連接設備。
在布線過程中，要注意線纜的彎曲半徑。網線、電源線等線纜的彎曲半徑一般不應小于線纜外徑的 8 倍，否則會影響線纜的性能，甚至導致線纜損壞。對于多根線纜并行敷設的情況，要保持一定的間距，避免相互干擾。
線纜連接與接頭制作
網線接頭的制作是布線施工中的關鍵環節。目前，常用的網線接頭是 RJ45 水晶頭，制作時要按照標準的線序進行排列，如 T568B 標準（白橙、橙、白綠、藍、白藍、綠、白棕、棕）。剝線時不要過長，露出線芯約 1.5 厘米即可，避免線芯氧化；插入水晶頭時要確保線芯插到底，然后使用網線鉗壓接牢固。制作好的接頭要用網線測試儀進行測試，確保 8 根線芯都能正常連通。
電源線的連接要注意正負極性，避免接反導致設備損壞。對于多股電源線，可以采用接線端子進行連接，確保連接牢固、接觸良好。在連接完成后，要用絕緣膠帶對裸露的線芯進行包裹，防止短路和漏電。
防雷與接地
在室外監控布線中，防雷與接地措施必不可少?？梢园惭b防雷器，對電源線、網線等進行防雷保護。防雷器要安裝在靠近設備的位置，并且要可靠接地。接地裝置的接地電阻應符合相關標準，一般要求不大于 4 歐姆?？梢酝ㄟ^(guò)打入接地極、連接接地線等方式來實現良好的接地效果。此外，室外線纜要穿入金屬管進行保護，金屬管要可靠接地，這樣既能防止線纜受到機械損傷，又能起到一定的防雷作用。
四、布線驗收：確保工程質量
布線完成后，要進行嚴格的驗收工作，確保布線工程符合設計要求和相關標準。
檢查線纜的敷設是否整齊、美觀，固定是否牢固，線槽、線管等是否安裝到位。查看線纜的標識是否清晰、準確，方便后期維護和管理。使用專業的測試儀器，如網線測試儀、萬用表等，對線纜的連通性、絕緣電阻等性能指標進行測試，確保線纜無短路、斷路等問題。
對監控系統進行整體調試，查看攝像頭畫面是否清晰、穩定，是否存在卡頓、延遲等現象。測試各種功能是否正常，如移動偵測、報警聯動等。如果發現問題，要及時進行整改，直到系統運行正常。
視頻監控系統的布線工作看似繁瑣，但只要掌握了這些老師傅的經驗技巧，從前期規劃、線纜選擇到施工驗收，每個環節都嚴格把控，就能打造出高質量的布線工程，為視頻監控系統的穩定運行奠定堅實基礎。無論是家庭、商鋪還是企業的監控項目，做好布線工作，都能讓監控系統發揮出最大的效能，為安全防范和管理提供有力保障。
